Instrumentos de dibujo y cuerpos 3D

Los cinco instrumentos

Tocá Instrumentos (F). No entran al dibujo: son mobiliario de la sesión, se posan encima y se quitan.

Regla

Trazás contra su borde y la línea sale recta. Muestra el largo en vivo mientras trazás.

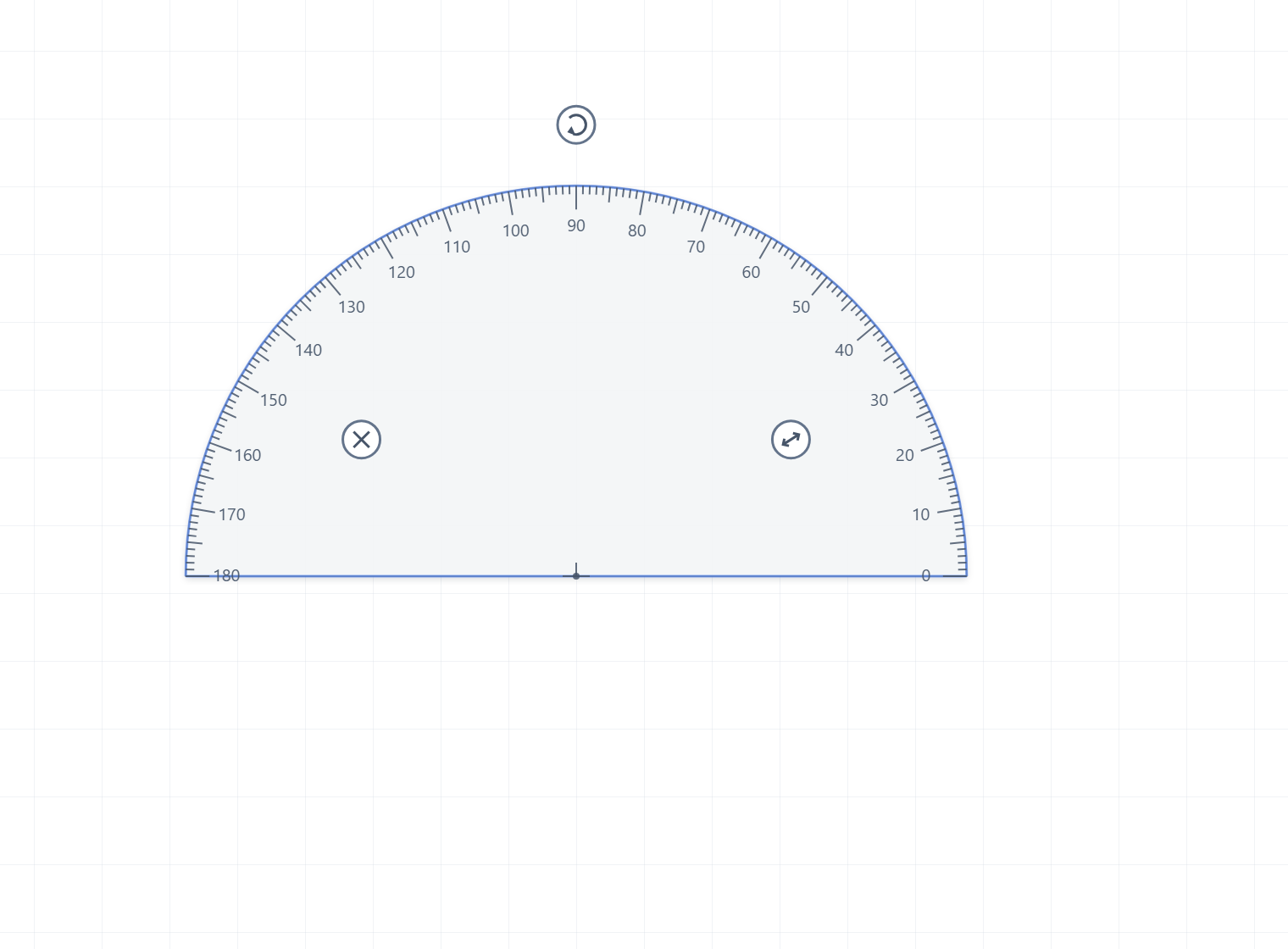

Transportador

Medís y marcás ángulos sobre lo que ya está dibujado.

Escuadra

La de 45°, para perpendiculares y diagonales.

Cartabón

La de 30-60-90, el par de la escuadra.

Compás

Circunferencias y arcos con radio controlado.

Con «Solo lápiz» activo el reparto es el natural: el dedo sostiene y mueve el instrumento, el lápiz traza. Sin ese ajuste, el dedo también dibuja.

Cuerpos geométricos

Cubo, cilindro, cono, esfera, pirámide y prisma. No son imágenes: se giran, se miden y se abren.

Medidas

Arista, radio, altura y número de lados, con valores exactos.

Proyección

Caballera (la de los libros: cara frontal en verdadera magnitud y profundidad a 45°), isométrica (sin punto de fuga, las medidas no se deforman) o perspectiva (como la ve el ojo).

Vista de libro

Vuelve a la vista frontal clásica de los textos, sin giro, para que coincida con la figura impresa.

Sombreado y rótulos

Para que se lea el volumen y se nombren las partes.

La red desplegada

Cualquier cuerpo desarrollable se abre en su red plana, y el plegado se puede animar para ver cómo la superficie se convierte en el cuerpo.

La esfera no tiene red: no es desarrollable, y Pizarra al Alcance lo dice en vez de inventar una aproximación.

Cortes y secciones

Pasá un plano por el cuerpo, con inclinación y dirección regulables, y la sección aparece nombrada: círculo, elipse, parábola, hipérbola, rectángulo, triángulo o el polígono que resulte. Es la forma corta de enseñar cónicas sin dibujarlas a mano.

Volumen, área y Euler

El cuerpo puede mostrar su volumen y su área, e insertar en la hoja las fórmulas de V y A que corresponden. También cuenta vértices, aristas y caras, con la relación de Euler a la vista: en todo poliedro convexo, vértices − aristas + caras = 2.
